Výpočtové pomůcky

Elektro nástroje pro orientační návrh

Spočítejte orientační proud stroje, úbytek napětí vedení a doporučenou hodnotu jištění. Výpočet je informativní a nenahrazuje projektovou dokumentaci ani revizi elektrického zařízení.

Výpočet kabelu / výkonu

Soustavai

—

Volba jednofázové nebo třífázové soustavy.

Výkoni

kW

Jmenovitý výkon zařízení nebo stroje.

Napětíi

V

Napětí elektrické sítě.

cos φi

—

Účiník zařízení. U motorů bývá často 0,8–0,9.

Účinnosti

η

Účinnost zařízení. Hodnota 0,95 odpovídá 95 %.

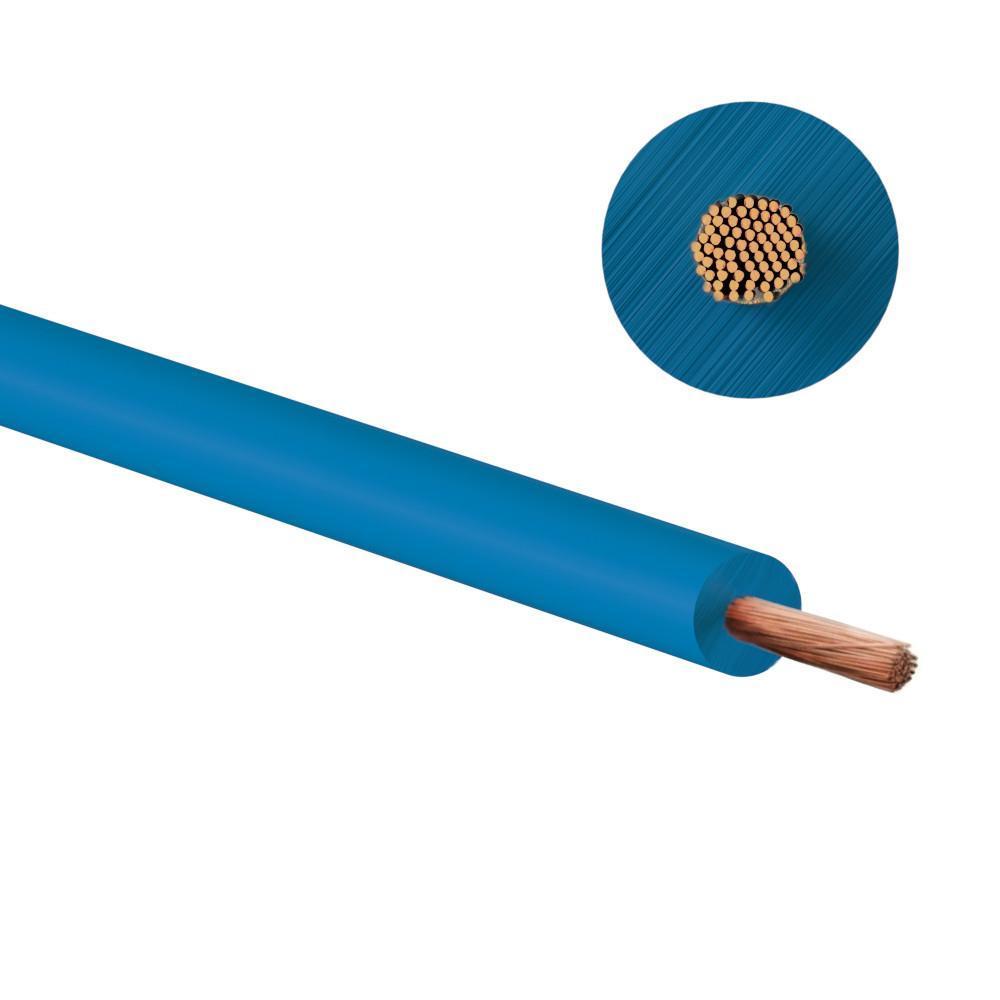

Materiál vodičei

—

Materiál jádra kabelu – měď nebo hliník.

Délka vedeníi

m

Délka kabelového vedení od zdroje ke spotřebiči.

Průřez vodičei

mm²

Uvažovaný průřez žíly kabelu.

Výsledek

JZ ELEKTRO – orientační výpočet

Orientačně OK

Orientační proud

26.8 A

Doporučené jištění

32 A

Doporučený průřez

6 mm² Cu

●

Zadaný průřez

Zadaný průřez 10 mm² orientačně proudově vyhovuje.

Úbytek napětí

2.44 V

0.61 % – orientačně v pořádku

●

Jištění vs. průřez

Doporučené jištění je orientačně v rozsahu zadaného průřezu.

Doporučení

Výsledek berte jako orientační. Pro finální návrh je potřeba ověřit způsob uložení, okolní teplotu, seskupení kabelů, impedanci poruchové smyčky, selektivitu a platné normové požadavky.

Nechte návrh zkontrolovat odborníkem Potřebuji realizaci elektromontáže

Výpočet je orientační. Skutečný návrh musí zohlednit způsob uložení, jištění, impedanci poruchové smyčky, dovolené zatížení kabelu, selektivitu, normové požadavky a konkrétní podmínky instalace.

Rozhodovač

Oprava nebo rekonstrukce elektroinstalace?

Odpovězte na několik otázek. Nástroj orientačně vyhodnotí, zda jde spíše o opravu, nebo rekonstrukci elektroinstalace.

Nahrazuje se vadný prvek úplně stejným typem?

Je náhradní prvek od stejného výrobce?

Mají původní a nový prvek stejné technické parametry?

Zůstává zapojení beze změny?

Původní prvek se stále vyrábí nebo je dostupný stejný kus?

Vyplňte prosím všechny odpovědi

Po zodpovězení otázek se zobrazí orientační posouzení, zda se jedná spíše o opravu nebo rekonstrukci elektroinstalace.

Zjednodušené pravidlo: oprava je náhrada vadné části shodným prvkem. Pokud se mění typ, výrobce, parametry, zapojení nebo technické řešení, jedná se zpravidla o rekonstrukci.

Nechat posoudit odborně Zavolat
